DD-S Durchmesserdendrometer klein

Dendrometer der DD-S Reihe dienen der hochpräzisen und kontinuierlichen Messung von Durchmesseränderungen bei Pflanzen. Die Geräte sind dabei für den dauerhaften Einsatz unter Freilandbedingungen geeignet. Aufgrund Ihres äußerst geringen Strombedarfs sind Ecomatik Dendrometer ideal für batteriebetriebene Anwendungen, z.B. im IoT Bereich. DD-S-Dendrometer sind speziell für kleine Bäume und Zweige sowie landwirtschaftliche Pflanzen(Durchmesser < 5 cm) konzipiert. Die optimierte Befestigungsmethode ermöglicht eine stabile Installation, ohne dabei übermäßigen Druck auf den Messpunkt auszuüben. Somit liefern DD-S Dendrometer auch an sehr kleinen und krautigenPflanzenstabile Messwerte. DD-SDendrometersindin dreiVersionen erhältlich:

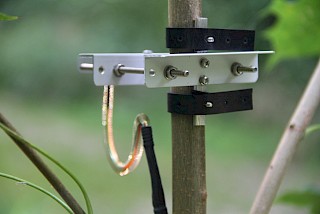

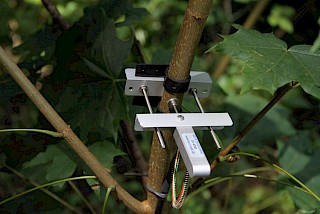

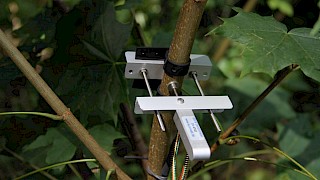

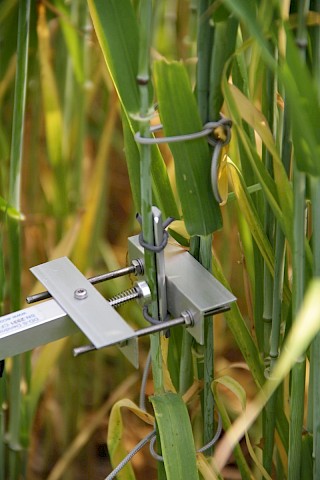

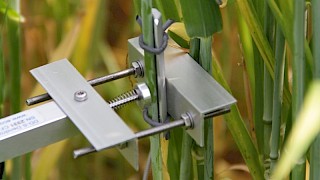

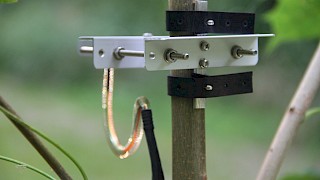

(1) DD-S1, mit Standard-Montagerahmen

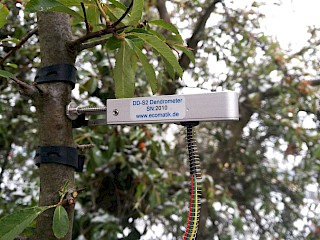

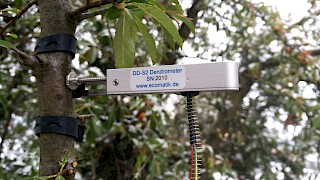

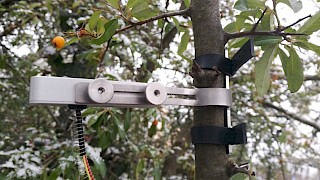

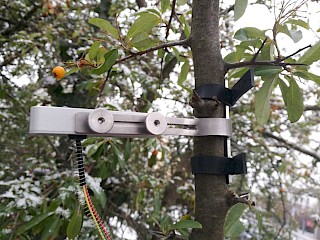

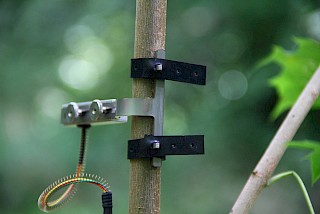

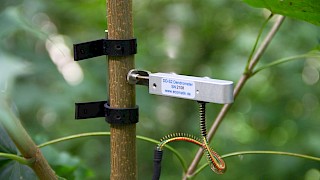

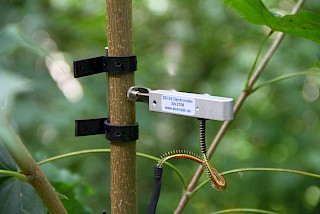

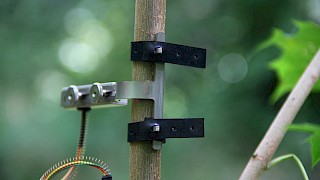

(2) DD-S2, mit Schnellmontagerahmen

(3) DD-S2W, hermetisch gekapselt mit Schnellmontagerahmen für den Einsatz unter extremsten Umweltbedingungen

Vorteile der DD-S Reihe

  • Geeignet für kleine Bäume und Zweige sowie landwirtschaftliche Pflanzen mit Durchmesser < 5 cm
  • Geringes Eigengewicht des Sensors
  • Pflanzen müssen nicht das Eigengewicht des Sensors tragen (mit separater Stützkonstruktion für sehr kleine und empfindliche Pflanzen)
  • Verletzungsfreie Installation, minimaler Anpressdruck auf die Pflanze
  • Stabilität gegenüber Wind, Schnee, fallende kleine Äste und kleine Früchte

    Speziell für die Modelle DD-S2 & DD-S2W
  • Schnellmontagerahmen für eine schnelle, einfache und werkzeuglose Installation am Messobjekt

    Speziell für das Modell DD-S2W
  • Hermetisch gekapselt, geeignet für den Betrieb unter extremsten Umweltbedingungen: z.B. extrem feuchte Bedingungen, unter Wasser, unterhalb der Schneedecke, nahe der Bodenoberfläche, unter starker Einwirkung von Staub oder ätzenden Mitteln, z. an der Küste, vulkanische Asche usw.

Grenzen der DD-S Reihe

  • Nicht geeignet für Durchmesser größer als 5 cm (hierfür siehe Typ DDL)

Speziell für die Modelle DD-S1 &DD-S2

  • Nicht geeignet für den Betrieb unter extremsten Umweltbedingungen: z.B. extrem feuchte Bedingungen, unter Wasser, unterhalb der Schneedecke, nahe der Bodenoberfläche, unter starker Einwirkung von Staub oder ätzenden Mitteln, z.B. an der Küste, vulkanische Asche usw. (hierfür Modell DD-S2W)

Modelle

ModelleGeeignet für DurchmesserbereichMessbereich
DD-S10 – 5 cm11 mm
DD-S2 (Schnellspannrahmen)0 – 5 cm11 mm
DD-S2W (Schnellspannrahmen, gekapselt)0 – 5 cm11 mm

Technische Daten

Sensorbezeichnung

Durchmesserdendrometer klein
Typ DD-S1

Durchmesserdendrometer klein
Typ DD-S2 und DD-S2W (gekapselt)

Anwendungsbereich

langsam/normal wachsendlangsam/normal wachsend

Geeignet für

0 bis 5 cm

0 bis 5 cm

Besonderheit / Limitierung

Befestigung mit normalem Spannrahmen

Befestigung mit Schnellspannrahmen, wesentlich einfachere und schnellere Installation; DD-S2W: gekapselt mit erweitertem Einsatzbereich, vgl. Einsatzbedingungen unten.

Messbereich

11 mm linear

11 mm linear

Auflösung

Datenloggerabhängig z.B:
CR300 series: 0,01 µm
Dendrometer-Logger DL18: 0,2 µm

Datenloggerabhängig z.B:
CR300 series: 0,01 µm
Dendrometer-Logger DL18: 0,2 µm

Genauigkeit

Dendrometerabhängig: max. ± 4,5% des Messwerts (stabiler Offset)
Loggerabhängig, z.B.
CR300 series: ± (0,04% des Messwerts +0,3 µm)
Dendrometer-Logger DL18: ±(0,1% des Messwerts +0.45 µm)

Dendrometerabhängig: max. ± 4,5% des Messwerts (stabiler Offset)
Loggerabhängig, z.B.
CR300 series: ± (0,04% des Messwerts +0,3 µm)
Dendrometer-Logger DL18: ±(0,1% des Messwerts +0.45 µm)

Ausgangssignal

Analog, 0V bis Vex (Versorgungsspannung)

Analog, 0V bis Vex (Versorgungsspannung)

Temperaturkoeffizient des Sensors

<0.2 µm/°C gesamter Messbereich

<0.2 µm/°C gesamter Messbereich

Linearität

<1%

<1%

Einsatzbedingungen

Alle Modelle:

normale Freilandbedingungen, -25 bis 70 °C, 0 bis 100% relative Luftfeuchtigkeit

Alle Modelle:

normale Freilandbedingungen, -25 bis 70 °C, 0 bis 100% relative Luftfeuchtigkeit;

Gekapseltes Modell DD-S2W:

auch unter extremen Umweltbedingungen (Unterwasser, unterhalb der Schneedecke, stark korrosive Substanzen z.B. Salzwasser, Asche, aggressive Agrarchemikalien)

Gewicht (nur Sensor, ohne Kabel)

13 g

15 g (DD-S2), 25 g (DD-S2W)

Stromversorgung

Vex (! geregelt !) 0.5 bis 10 VDC,
Verbrauch max. 0.28 µWh pro Messung

Vex (! geregelt !) 0.5 bis 10 VDC,
Verbrauch max. 0.28 µWh pro Messung

Material

Rostfreier Stahl und AluminiumRostfreier Stahl und Aluminium

Sensorkabellänge

5 m, verlängerbar auf max. 100 m

5 m, verlängerbar auf max. 100 m

Bedienungsanleitungen für unsere Dendrometer

Datenblätter und weitere Informationen

Video-Installationsanleitung

Video Guide DD-S1
Video Guide DD-S2

Spezielle Informationen für Integratoren & Entwickler

Kennen Sie schon unsere Referenzen?

Sie möchten einen Einblick in unseren weltweiten Kundenstamm, oder in einige unserer interessante Projekte gewinnen? Sie interessieren sich für unsere Zertifikate und Auszeichnungen, oder interessieren Sie sich für ausgewählte wissenschaftliche Publikationen?

Verschiedenes Zubehör

Datenlogger

Von klein und kompakt bis hin zum ausgebauten Messnetzwerk, Ecomatik bietet fertige Systemlösungen zur Sensordatenerfassung in jeder gewünschten Größe:

Hinweis

Das Ausgangssignal aller Ecomatik Dendrometermodelle ist eine analoge Gleichspannung. Unsere Dendrometer sind daher kompatibel mit nahezu allen gängigen Datenloggern, und Microcontrollern mit analogen Spannungs-Eingangskanälen (z.B. auch Arduino). Bei Unsicherheiten bezüglich der Kompatibilität eines vorhandenen Datenloggers, können Sie gerne jederzeit mit uns Kontakt aufnehmen.
