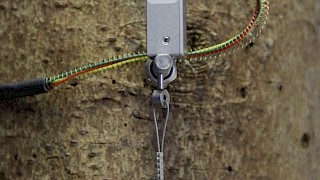

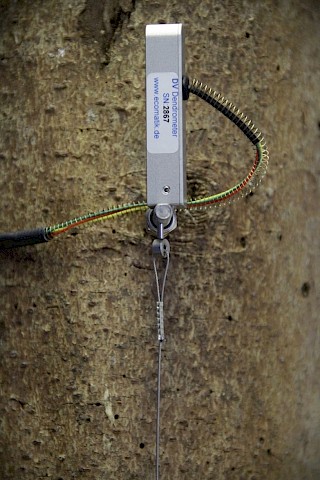

DV Vertikaldendrometer

DV Dendrometer dienen der hochpräzisen und kontinuierlichen Messung vertikaler Dimensionsänderungen des Baumstammes. Die Geräte sind dabei für den dauerhaften Einsatz unter Freilandbedingungen geeignet. Aufgrund Ihres äußerst geringen Strombedarfs sind Ecomatik Dendrometer ideal für batteriebetriebene Anwendungen, z.B. im IoT Bereich.

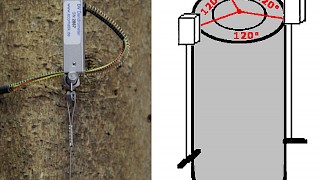

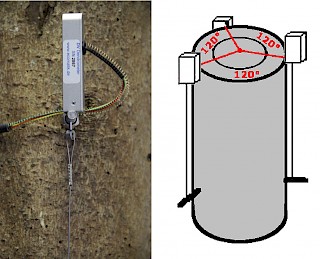

Das DV Dendrometer ist speziell zur Erfassung und kontinuierlichen Überwachung vertikaler Dimensionsänderungen des Baumstammes (nicht Wachstum) ausgelegt. Baumstämme, beziehungsweise deren Teilabschnitte, können je nach Wasserstatus (kurz- bis mittelfristig) oder Belastung z.B. je nach Windrichtung und -geschwindigkeit (kurzfristig bis permanent), Schnee- und Fruchtlast (mittelfristig bis permanent), ungleichmäßiges Kronenwachstum oder Verlust von Kronenteilen (langfristig bis permanent) in ihrer Länge und Krümmung variieren. Vertikale, der Himmelsrichtung zuordenbare, Längenänderungen liefern daher wertvolle Informationen zur Beurteilung des Wasserstatus sowie der statischen Eigenschaften (Spannungs-Dehnungs-Beziehung mechanische Belastung/Stabilität, etc.) eines Baumes. In der Regel sind Parallelmessungen mit 3 Vertikaldendrometern an drei Seiten des Stammes notwendig, um die verschiedenen Ursachen (Wasserstatus, Krümmung) getrennt erfassen zu können.

Vorteile des DV Dendrometers

  • Ermittlung von Spannungs-Dehnungs-Beziehungen
  • Robuste Installation, unempfindlich gegenüber Wind, Schnee, fallende Äste und Früchte.
  • Ideal für Langzeitmessungen

Grenzen des DV Dendrometers

  • Der Stamm wird durch Bohren und Einschrauben der Verankerungsschrauben verletzt (der Schaden kann durch die Verwendung von Wundverschlussharz minimiert werden).
  • Geeignet nur für Durchmesser größer als 8 cm

Modelle

ModelleGeeignet für
Durchmesserbereich
Messbereich
DV> 8 cm11 mm

Technische Daten

Sensorbezeichnung

Durchmesserdendrometer Vertikal
Typ DV

Anwendungsbereich

langsam/normal wachsend

Geeignet für

DD-L1: 3-30 cm; DD-LW: 3-20cm

Besonderheit / Limitierung

Zur Messung des von vertikalen Änderungen des Stammes (Wasserversorgung, Statik und Biegeverhalten bei Belastung z.B. Wind oder Schneelast)

Messbereich

11 mm linear

Auflösung

Datenloggerabhängig z.B:
CR300 series: 0,01 µm
Dendrometer-Logger DL18: 0,2 µm

Genauigkeit

Dendrometerabhängig: max. ± 4,5% des Messwerts (stabiler Offset)
Loggerabhängig, z.B.
CR300 series: ± (0,04% des Messwerts +0,3 µm)
Dendrometer-Logger DL18: ±(0,1% des Messwerts +0.45 µm)

Ausgangssignal

Analog, 0V bis Vex (Versorgungsspannung)

Temperaturkoeffizient des Sensors

<0.2 µm/°C gesamter Messbereich

Linearität

<1%

Einsatzbedingungen

Alnormale Freilandbedingungen, -25 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit; nicht Unterwasser, nicht unterhalb der Schneedecke

Gewicht

13 g, nur Sensor ohne Kabel

Stromversorgung

Vex (! geregelt !) 0.5 bis 10 VDC,
Verbrauch max. 0.28 µWh pro Messung

Material

Rostfreier Stahl und Aluminium

Sensorkabellänge

5 m, verlängerbar auf max. 100 m

Bedienungsanleitungen für unsere Dendrometer

Datenblätter und weitere Informationen

Spezielle Informationen für Integratoren & Entwickler

Kennen Sie schon unsere Referenzen?

Sie möchten einen Einblick in unseren weltweiten Kundenstamm, oder in einige unserer interessante Projekte gewinnen? Sie interessieren sich für unsere Zertifikate und Auszeichnungen, oder interessieren Sie sich für ausgewählte wissenschaftliche Publikationen?

Verschiedenes Zubehör

Datenlogger

Von klein und kompakt bis hin zum ausgebauten Messnetzwerk, Ecomatik bietet fertige Systemlösungen zur Sensordatenerfassung in jeder gewünschten Größe:
Mini-Systeme (z.B. DL18)
Maxi-Systeme (z.B. Campbell Datenlogger)

Hinweis

Das Ausgangssignal aller Ecomatik Dendrometermodelle ist eine analoge Gleichspannung. Unsere Dendrometer sind daher kompatibel mit nahezu allen gängigen Datenloggern, und Microcontrollern mit analogen Spannungs-Eingangskanälen (z.B. auch Arduino). Bei Unsicherheiten bezüglich der Kompatibilität eines vorhandenen Datenloggers, können Sie gerne jederzeit mit uns Kontakt aufnehmen.
