Stamm-Wasserpotential Sensoren (Mikrotensiometer)
Das FloraPulse Mikrotensiometer ist ein neuartiger und dennoch bereits vielfach bewährter MEMS-Sensor (Micro-Electro-Mechanical System) zur kontinuierlichen Messung des Stammwasserpotentials von Holzpflanzen.
Die im Sensor verwendete nanoporöse Siliziummembran mit einem Porendurchmesser von ca. 2 Nanometern ermöglicht Messungen von Wasserpotentialen von bis zu -35 bar!

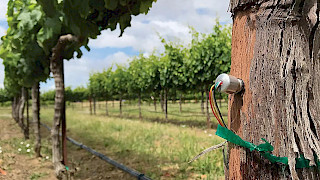

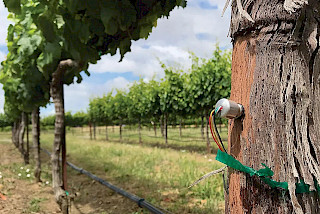

Nach einer einfachen Installation (ca. 30 Minuten), bei der das Mikrochip-Tensiometer in das Holzgewebe der Pflanze eingebettet wird, liefert Ihnen der Sensor direkt gemessene, kontinuierliche Wasserpotentialdaten der instrumentierten Pflanze. Der Sensor ersetzt somit extrem zeitaufwändige, teure und nicht ganz ungefährliche (Druckkammer als Hochdruckinstrument) manuelle Messungen vor Ort mittels Druckkammer.

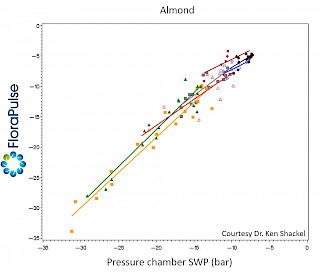

Im Vergleich zur Bestimmung des Wasserpotentials mittels Druckkammermessungen (der bisher am besten bewährten manuellen Methode) liefern die Mikrotensiometer oft sogar eine präzisere und besser vergleichbare Datenqualität, da sie nicht wie bei Druckkammern oft der Fall bedienerabhängig sind (d.h. unterschiedliche Benutzer erhalten unterschiedliche Ergebnisse).
Der Sensor ist erhältlich mit analogem differentielle, oder digitalem SDI-12 Ausgangssignal und kann an entsprechenden Loggern betrieben werden.
Als low-power Sensor ist er hervorragend für batteriebetriebene IoT-Anwendungen bestens geeignet.
Gerne beraten wir Sie an in diesem Zusammenhang und können Ihnen bei Bedarf auch die entsprechende Logger-Technik liefern.
Vorteile der Mikrotensiometer
- Kontinuierliche Wasserpotenzialdaten in Echtzeit.
- Kann über 1 Jahr im selben Baum installiert bleiben (limitiert im Fall von Frost)
- Einfache Installation in < 30 Minuten.

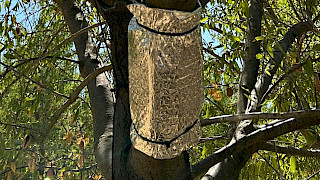

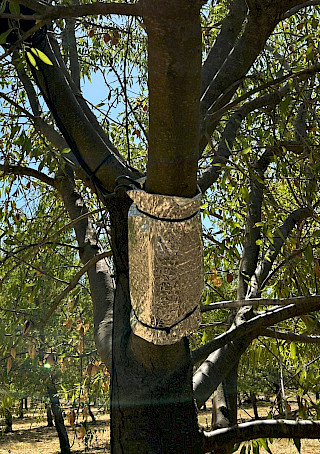

- Installation wind- und regensicher, konzipiert für Messungen unter Feldbedingungen
- Keine arbeits-, zeitaufwändigen und gefährlichen Druckbombenmessungen mehr
- extrem geringer Stromverbrauch, geeignet für IoT-Anwendungen
- Kompatibel mit vielen Datenloggern (analog Sensor mit differentiellem Sensorsignal in mV, oder digitaler SDI-12 Ausgang)
Grenzen der Mikrotensiometer
- Bei sehr niedrigen Wasserpotentialen < -15 bar kann es passieren, dass es zu Kavitation in den Sensoren kommt
- Das Aussetzen der Sensoren gegenüber Temperaturen von < 0°C kann zu Defekten führen
Technische Daten
Sensorbezeichnung | FloraPulse Stamm-Wasserpotential Sensor |
Anwendungsbereich | Zur kontinuierlichen Messung des Wasserpotentials in Holzpflanzen. |
Geeignet für Stammdurchmesser | Empfohlen für Stammdurchmesser > 5 cm |
Limitierung / Besonderheit | Empfohlen für Betrieb bei Temperaturen zwischen 5 bis 50°C. Bei Temperaturen < 0°C kann es zu Schadigung des Sensors kommen. |
Messbereich | 0 bis -35 Bar |
Auflösung | Theoretisch unendlich, hängt vom verwendeten Datenlogger ab z. B. Campbell-Logger oder Multi-Interface: < 0.1 Bar |
Genauigkeit | besser als +/- 5% des Messwerts |
Anforderung an Datenlogger und Ausgangssignal | Analogsensor:
Alle Logger von Campbell sowie unser Multi-Interface erfüllen die oben genannten Anforderungen. |
Stromversorgung | Vex (! geregelt !) 1 bis 5 VDC, Anregungsdauer max. 50 ms Stromverbrauch vernachlässigbar gering. |
Betriebsbedingungen | Lufttemperatur: 5 bis 50 ° C, Luftfeuchtigkeit: 0 bis 100% |
Größe und Gewicht | Druchmesser Sensor 12 mm, Gewicht 20 g (nur Sensor, ohne Kabel) |
Sensorkabellänge | Analogsensor: 0.15 m + 5 m steckbare Verlängerung, Steckverlängerung bis max. 60 m möglich. |
