SDI-12-Konverter für Analogsignale
ECOMATIK Dendrometer und Temperatursensoren (z. B. der LAT-B3) sind standardmäßig mit einem analogen Spannungsausgang ausgestattet und dadurch mit einer Vielzahl handelsüblicher Datenlogger kompatibel, die über geeignete analoge Eingangskanäle verfügen.
Der ECOMATIK Analog-zu-SDI-12-Konverter bietet eine praktische Lösung für Anwendungen, bei denen keine analogen Eingangskanäle verfügbar sind, deren Anzahl begrenzt ist oder die vorhandenen analogen Eingangskanäle nicht die für hochpräzise Messungen erforderliche Auflösung und Genauigkeit bieten.
Der Konverter wandelt das analoge Spannungssignal des angeschlossenen Sensors in ein digitales SDI-12-Signal (SDI-12 Version 1.3) um. Er kann auch mit kompatiblen Sensoren anderer Hersteller verwendet werden, sofern diese mit einer Erregerspannung von 2,5 V arbeiten und eine Stromaufnahme von maximal 5 mA aufweisen.
Der Konverter ist in zwei Ausführungen erhältlich: integriert und als Stand-alone-Version.

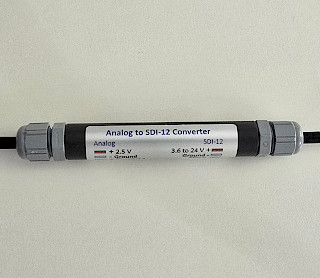

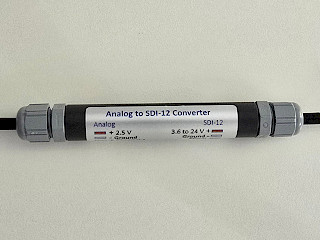

Die integrierte Version ist werkseitig im Sensorkabel installiert und für den jeweiligen Sensor vorkonfiguriert. Die Messwerte werden bei Dendrometern in µm und beim LAT-B3 sowie anderen ECOMATIK-Temperatursensoren in °C ausgegeben.

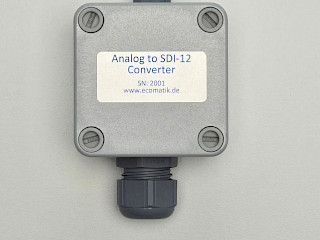

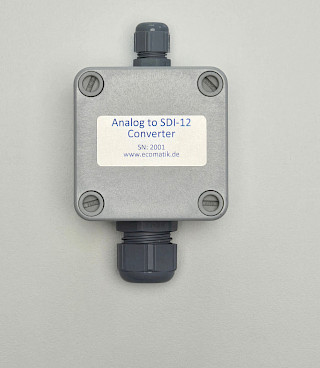

Die Stand-alone-Version ist mit einer Anschlussklemme ausgestattet, sodass ECOMATIK Dendrometer, ECOMATIK Temperatursensoren oder kompatible Sensoren anderer Hersteller angeschlossen werden können.
Vorteile
- Das verwendete SDI-12-fähige Messsystem benötigt keine eigenen analogen Eingangskanäle.
- Der Konverter ist für die Messung unserer analogen Präzisionssensoren optimiert und liefert hochpräzise Messdaten.
- Der Konverter wandelt analoge Sensorsignale direkt in die entsprechende physikalische Maßeinheit (z. B. µm oder °C) um. Bei der kabelintegrierten Version erfolgt die Ausgabe der Messwerte dank werkseitiger Vorkonfiguration direkt in der korrekten Maßeinheit.
- In der stand-alone Version bietet der Konverter zwei separate analoge Eingangskanäle.
- Der Betrieb einer größeren Anzahl von Sensoren an einem Messsystem mit nur einem einzigen SDI-12-Eingangskanal ist durch das SDI-12-Bussystem möglich.
- Breiter Versorgungsspannungsbereich von 3,6 bis 24 V DC.
Grenzen
- Erfordert ein SDI-12-fähiges Messsystem für den Betrieb.
- Die gesamte SDI-12-Buslänge darf 400 m nicht überschreiten.
- Bei Verwendung mehrerer SDI-12-Konverter an einem Bus müssen individuelle Adressen manuell vergeben werden.
- In der Stand-alone-Version müssen Messmodus und Umrechnungsparameter manuell konfiguriert werden.
Technische Daten
Sensorprotokoll | SDI-12 Version 1.3 |
Versorgungsspannung | 3,6 V bis 24 V DC |
Anschalt-Vorlaufzeit | 700 ms |
Leistungsaufnahme | Sleep: 0,13 mA @ 5 V |
Rauschfreie Auflösung | 17 Bit |
Kanäle | 2 |
Sensoreingangstyp | Single-ended |
Unterstützte SDI-12-Kommandos | aM!, aMC!, aC!, aCC!, aD0!, aI!, aV!, ?!, aAb! (a, b = Adresse) sowie erweiterte SDI-Kommandos |
Kabelbelegung | Braun: Versorgungsspannung 3,6–24 V DC |
Schutzart | Integriert: wasserdicht |
Abmessungen / Gewicht | Integriert: Ø 17 mm, L 123 mm (ohne Kabel) |
Kabellänge | Integrierte Version: Standard 5 m (Kabelverlängerung getestet bis 100 m) |
Verschiedenes Zubehör
Kompatible Sensorik
- Dendrometer (alle Modelle)
- Temperatursensoren (T-Serie)
- Blattsensoren (LAT-Serie)
