Die DR Radiusdendrometer

Dendrometer der DR Reihe dienen der hochpräzisen und kontinuierlichen Messung von Radiusänderungen bei Pflanzen. Die Geräte sind dabei für den dauerhaften Einsatz unter Freilandbedingungen geeignet. Aufgrund Ihres äußerst geringen Strombedarfs sind Ecomatik Dendrometer ideal für batteriebetriebene Anwendungen, z.B. im IoT Bereich.

DR-Dendrometer sind speziell für Baumstämme mit mittleren bis sehr großen Durchmessern (über 8 cm, bzw. DR3 über 5cm) konzipiert. DR-Dendrometer werden dazu mit einer (DR3, DR3W) oder zwei im Stammholz verankerten Spezialschrauben (DR1, DR2, DR1W) befestigt. Die Veränderungen außerhalb des Stammholzes entsprechen dem radialen Wachstum und der mit dem Wasserzustand verbundenen täglichen Variation des Stammdurchmessers. Diese Befestigungsart gewährleistet äußerste Stabilität für Langzeitmessungen mit eingeschränkten Wartungsmöglichkeiten. DR Dendrometer sind in fünf Versionen erhältlich:

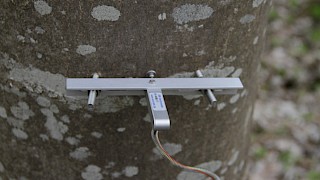

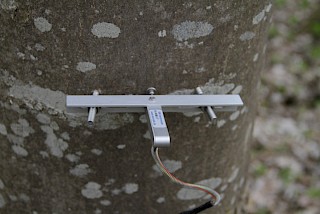

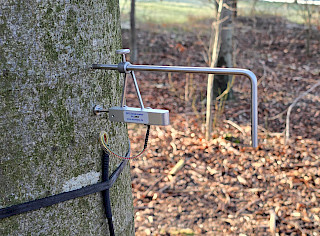

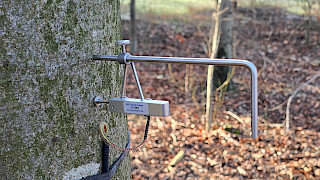

  1. DR1, mit Standard-Montagerahmen, Messbereich von 11 mm für langsam und normal wachsende Arten

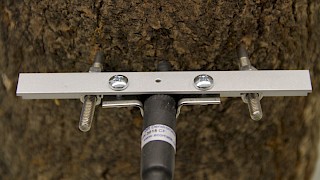

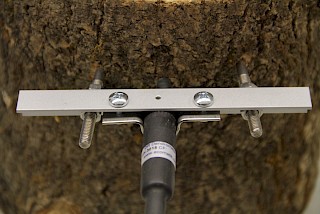

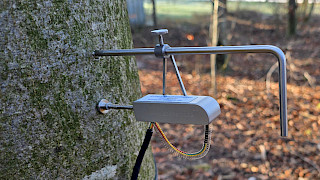

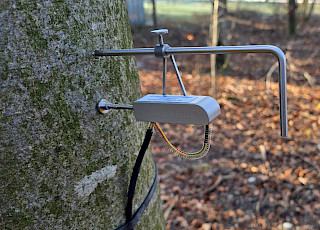

  2. DR1W, hermetisch gekapselt für den Einsatz unter extremsten Umweltbedingungen (unter Schneedecke, unterwasser, unter intensiver Staubexposition, unter Exposition von corrosiven Substanzen), mit Standard-Montagerahmen, Messbereich von 11 mm für langsam und normal wachsende Arten.

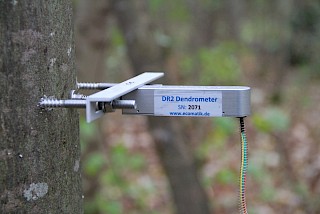

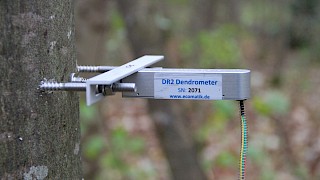

  3. DR2, mit Standard-Montagerahmen, größerer Messbereich von 25 mm für schnell wachsende Arten

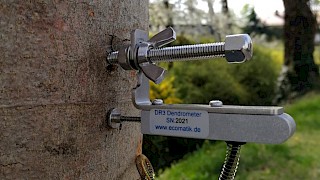

  4. DR3, Schnellmontagerahmen mit nur 1 Schraube, schon ab 5 cm Stammdurchmesser, Messbereich von 11 mm für langsam und normal wachsende Arten

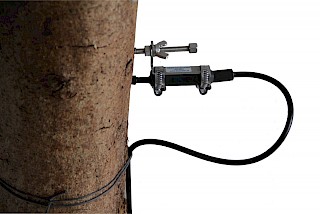

  5. DR3W, hermetisch gekapselt für den Einsatz unter extremsten Umweltbedingungen (unter Schneedecke, unterwasser, unter intensiver Staubexposition, unter Exposition von corrosiven Substanzen), Schnellmontagerahmen mit nur 1 Schraube, schon ab 5 cm Stammdurchmesser, Messbereich von 11 mm für langsam und normal wachsende Arten

Vorteile der DR Reihe

  • Geeignet für große Stammdurchmesser (> 8cm)
  • Minimaler Anpressdruck auf die Stammoberfläche
  • Maximale Stabilität gegenüber Wind, Schnee, fallende kleine Äste und kleine Früchte
  • Ideal für Langzeitmessungen mit eingeschränkten Wartungsmöglichkeiten

    Speziell für das Modell DR2
  • Erweiterter Messbereich und damit reduzierter Wartungsaufwand (längerer Zeitintervall beim Nachstellen des Dendrometerrahmens) bei schnell wachsenden Arten

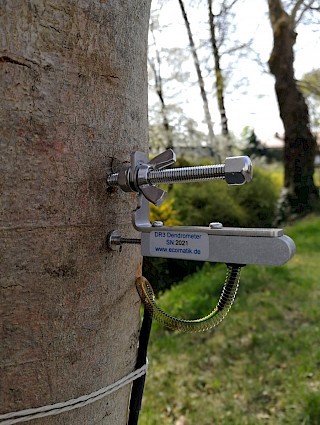

    Speziell für die Modelle DR3 & DR3W
  • Schnellmontagerahmen mit nur 1 Schraube
  • Einsatz schon ab 5 cm Stammdurchmesser möglich

    Speziell für die Modelle DR1W & DR3W
  • Hermetisch gekapselt, geeignet für den Betrieb unter extremsten Umweltbedingungen: z.B. extrem feuchte Bedingungen, unter Wasser, unterhalb der Schneedecke, nahe der Bodenoberfläche, unter starker Einwirkung von Staub oder ätzenden Mitteln, z. an der Küste, vulkanische Asche usw.

Grenzen der DR Reihe

  • Der Stamm wird durch Bohren und Einschrauben der Verankerungsschrauben verletzt (der Schaden kann durch die Verwendung von Wundverschlussharz minimiert werden).
  • Nicht für kleine Stammdurchmesser geeignet ( < 8 cm, bzw. DR3 < 5 cm)

Modelle

Model nameSuitable for diametersMeasurement range
DR1> 8 cm11 mm
DR1W (gekapselt)> 8 cm11 mm
DR2> 8 cm25 mm
DR3 (Schnellspannrahmen, 1 Schraube)> 5 cm11 mm
DR3W (Schnellspannrahmen, 1 Schraube, gekapselt)> 5 cm11 mm

Technische Daten

Sensorbezeichnung

Radiusdendrometer
Typ DR1 und DR1W (gekapselt)

Radiusdendrometer
Typ DR2

Radiusdendrometer
Typ DR3 und DR3W (gekapselt)

Anwendungsbereich

langsam/normal wachsendschnell wachsendlangsam/normal wachsend

Geeignet für

Durchmesser: > 8 cm

Durchmesser: > 8 cm

Durchmesser: > 5 cm

Besonderheit / Limitierung

Befestigung mit 2x Stammschrauben; DR1W: gekapselt mit erweitertem Einsatzbereich, vgl. Einsatzbedingungen unten.

Befestigung mit 2x Stammschrauben

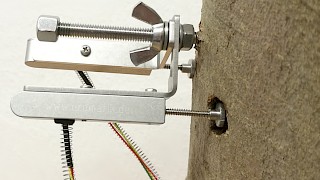

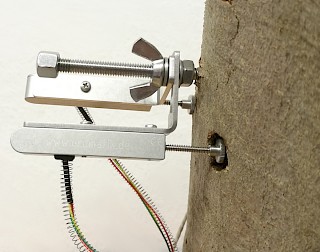

Befestigung schonender mit nur 1 Stammschraube; Dualpunktinstallation möglich: separate Messung von Holz und Rinde (benötigt 2 DR3 Sensoren); DR3W: gekapselt mit erweitertem Einsatzbereich, vgl. Einsatzbedingungen unten.

Messbereich

11 mm linear

25,4 mm linear

11 mm linear

Auflösung

Datenloggerabhängig z.B:
CR300 series: 0,01 µm
Dendrometer-Logger DL18: 0,2 µm

Datenloggerabhängig z.B:
CR300 series: 0,03 µm
Dendrometer-Logger DL18: 0,5 µm

Datenloggerabhängig z.B:
CR300 series: 0,01 µm
Dendrometer-Logger DL18: 0,2 µm

Genauigkeit

Dendrometerabhängig: max. ± 4,5% des Messwerts (stabiler Offset)
Loggerabhängig, z.B.
CR300 series: ± (0,04% des Messwerts +0,3 µm)
Dendrometer-Logger DL18: ±(0,1% des Messwerts +0.45 µm)

Dendrometerabhängig: max. ± 1,97% des Messwerts (stabiler Offset)
Loggerabhängig, z.B.
CR300 series: ± (0,04% des Messwerts +0,6 µm)
Dendrometer-Logger DL18: ±(0,1% des Messwerts +1 µm)

Dendrometerabhängig: max. ± 4,5% des Messwerts (stabiler Offset)
Loggerabhängig, z.B.
CR300 series: ± (0,04% des Messwerts +0,3 µm)
Dendrometer-Logger DL18: ±(0,1% des Messwerts +0.45 µm)

Ausgangssignal

Analog, 0V bis Vex (Versorgungsspannung)

Analog, 0V bis Vex (Versorgungsspannung)

Analog, 0V bis Vex (Versorgungsspannung)

Temperaturkoeffizient des Sensors

<0.2 µm/°C gesamter Messbereich

<0.2 µm/°C gesamter Messbereich

<0.2 µm/°C gesamter Messbereich

Linearität

1%

<0,7%

<1%

Einsatzbedingungen

Alle Modelle:

normale Freilandbedingungen, -25 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit;

Gekapseltes Modell DR1W:

auch unter extremen Umweltbedingungen (Unterwasser, unterhalb der Schneedecke, stark korrosive Substanzen z.B. Salzwasser, Asche, aggressive Agrarchemikalien)

Alle Modelle:

normale Freilandbedingungen, -25 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit;

Alle Modelle:

normale Freilandbedingungen, -25 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit;

Gekapseltes Modell DR3W:

auch unter extremen Umweltbedingungen (Unterwasser, unterhalb der Schneedecke, stark korrosive Substanzen z.B. Salzwasser, Asche, aggressive Agrarchemikalien)

Gewicht (nur Sensor, ohne Kabel)

13 g (DR1), 17 g (DR1W)

33 g

13 g

Stromversorgung

Vex (! geregelt !) 0.5 bis 10 VDC,
Verbrauch max. 0.28 µWh pro Messung

Vex (! geregelt !) 0.5 bis 10 VDC,
Verbrauch max. 0.28 µWh pro Messung
Vex (! geregelt !) 0.5 bis 10 VDC,
Verbrauch max. 0.28 µWh pro Messung

Material

Rostfreier Stahl und AluminiumRostfreier Stahl und AluminiumRostfreier Stahl und Aluminium

Sensorkabellänge

5 m, verlängerbar auf max. 100 m

5 m, verlängerbar auf max. 100 m

5 m, verlängerbar auf max. 100 m

Bedienungsanleitungen für unsere Dendrometer

Datenblätter und weitere Informationen

Spezielle Informationen für Integratoren & Entwickler

Kennen Sie schon unsere Referenzen?

Hier erhalten Sie einen Einblick in unseren weltweiten Kundenstamm und verschiedene Auszeichnungen. Oder Interessieren Sie sich für unsere ausgewählten Publikationen?

Verschiedenes Zubehör

Datenlogger

From small and compact to an extensive measuring network, Ecomatik offers complete system solutions for sensor data acquisition in any desired size:
Mini-Systems (e.g. DL18)
Maxi-Systems (e.g. Campbell data logger station)

Hinweis

The output signal of all Ecomatik dendrometer models is an analogue DC voltage. Our dendrometers are therefore compatible with almost all common data loggers and microcontrollers with analogue voltage input channels (e.g. also Arduino). If you are unsure about the compatibility of an existing data logger, please do not hesitate to contact us.
