Temperatur Laub- und Nadelblatt (LAT-B2 / LAT-C1)

Blatt-zu-Luft Temperatur (Leaf to Air Temperature: LAT) Sensoren sind Instrumente zur direkten, kontinuierlichen und hochpräzisen Messung von Blattoberflächen-, Umgebungslufttemperatur und folglich auch der Temperaturdifferenz zwischen Blatt und Umgebungsluft. Die Geräte sind für den dauerhaften Einsatz unter Freilandbedingungen geeignet. Aufgrund Ihres äußerst geringen Strombedarfs sind Ecomatik LAT Sensoren ideal für batteriebetriebene Anwendungen, z.B. im IoT Bereich.

LAT-B2 für Laubblätter:

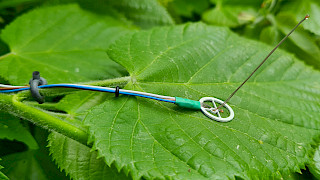

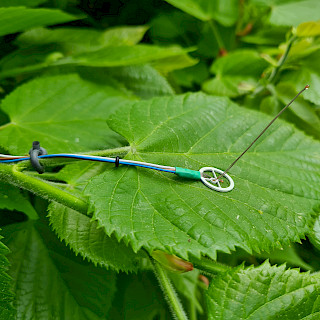

Mittels eines ultraleichten Karbonrahmen am Blatt montiert, misst der LAT-B2 (Leaf - to - Air-Temperature Broadleaf Type) gleichzeitig absolute Blatttemperatur (Tleaf) und Lufttemperatur (Tair) über zwei hochpräzise Mikrothermistorsonden. Beide Sonden sind sensorindividuell aufeinander abgestimmt und gewährleisten somit maximale Präzision bei der Ermittlung der Differenz zwischen Blatt- und Lufttemperatur (∆Tleaf-to-air).

LAT-C1 für Nadelblätter:

LAT-C1 Sensoren sind sehr leicht und werden direkt an den Nadeln befestigt.

Dabei misst eine feine Thermoelementkette den Temperaturunterschied zwischen Oberfläche von 10 Nadeln und der Umgebungsluft (∆Tleaf-to-air), zusätzlich misst ein Thermistor die Temperatur von Umgebungsluft (Tair). Die Nadeltemperatur (Tleaf) ergibt sich aus der Differenz von den beiden Messwerten.

Vorteile der Blattsensoren

  • Direkte, kontinuierliche und hochgenaue Messung von Blatttemperatur (Tleaf). Lufttemperatur (Tair) und Blatt-Luft-Temperaturdifferenz (∆Tleaf-to-air).
  • Sensoren klein, leicht und flexibel, dadurch minimale Belastung des Messobjekts, keine Schädigung der Pflanzen
  • Einfache Installation
  • Installation wind- und regensicher, konzipiert für Messungen unter Feldbedingungen
  • Kundenspezifische Anfertigung für bestimmte Blatt- / Nadelgröße möglich
  • extrem geringer Stromverbrauch, geeignet für IoT-Anwendungen

Speziell LAT-B2

  • Sensorsignal in mV, messbar mit den meisten gängigen Datenloggern

Speziell LAT-C:

  • 10 Messpunkte liefern ein räumlich integratives Temperatursignal

Grenzen der Blattsensoren

  • Nicht geeignet für Blätter kleiner als 2 x 2 cm (LAT-B2), oder Nadeln kürzer als 3 mm (LAT-C1)

Speziell LAT-C1:

  • Ausgangssignal der Thermosäule des Sensors liegt zwischen ± 10 mV, der verwendete Datenlogger sollte daher eine Messauflösung von ≤ 5 µV besitzen

Technische Daten

Sensorbezeichnung

Blatttemperatur Sensor für Laubblätter Typ LAT-B2

Blatttemperatur Sensor für Nadelblätter Typ LAT-C

Anwendungsbereich

Zur kontinuierlichen Messung von Blatt (Tleaf), und Umgebungslufttemperatur (Tair) sowie Blatt-zu-Luft Temperaturdifferenz (∆Tleaf-to-air) an Laubblättern.

Zur kontinuierlichen Messung von Blatt-, und Lufttemperatur sowie Blatt-zu-Luft Temperaturdifferenz an Nadelblättern.

Geeignet für

Blattlängen > 2 cm x 2 cm

Nadellängen > 3 mm

Limitierung / Besonderheit

Messung der Absoluttemperatur von Blattoberfläche und Umgebungsluft, besondere Genauigkeit bei der Differenzmessung zwischen Blatt und Luft

Representative Messung durch integrierende Messung an 10 Einzelnadeln.

Messbereich

-25 bis +70 °C

-25 bis +70 °C

Auflösung

Theoretisch unendlich, hängt vom verwendeten Datenlogger ab z. B.

CR300-Logger (bei 25°C): < 0,001 °C
DL 18 Logger (bei 25°C): < 0,002 °C

Theoretisch unendlich, hängt vom verwendeten Datenlogger ab z. B.

CR300-Logger (bei 25°C): < 0,001 °C

Genauigkeit

Sensorabhängig:

Absolut: max. ±0,2 °C.
Unterschied zwischen Blatt und Luft: max. ±0,1°C

Logger abhängig: z.B.

CR300-Logger (bei 25°C): ± 0,03 °C
DL 18 Logger (bei 25°C): ± 0,07 °C

Sensorabhängig:

Absolut: max. ±0,2 °C.

Logger abhängig: z.B.

CR300-Logger (bei 25°C): ± 0,03 °C

Anforderung an Datenlogger und Ausgangssignal

Anforderungen an Logger:

2 single ended Kanäle, Bereitstellung einer geschalteten Referenzspannung (Vex)
Auflösung: 12 Bit im Messbereich von 0 bis Vex
Alle Logger von Campbell sowie der DL 18 erfüllen diese Anforderungen

Ausgangssignal: analoge Spannung im Bereich 0 bis Vex

Anforderungen an Logger:

2 Kanäle (1x single ended, 1x differntial), Bereitstellung einer geschalteten Referenzspannung (Vex)

Auflösung:12 Bit im Messbereich von 0 bis Vex (single ended), ≤ 5 µV im Messbereich von ± 10 mV (differential)

Alle Logger von Campbell erfüllen diese Anforderungen

Ausgangssignal: analoge Spannung im Bereich 0 bis Vex und analoge Spannung im Bereich von ± 10 mV

Stromversorgung

Vex (! geregelt !) 0,5 bis 2,5 VDC, benötigte Anregungsintervalldauer max. 100 ms

Stromverbrauch vernachlässigbar gering, max. 16,5 nWh pro Messung

Vex (! geregelt !) 0,5 bis 2,5 VDC, benötigte Anregungsintervalldauer max. 100 ms

Stromverbrauch vernachlässigbar gering, max. 8,3 nWh pro Messung

Betriebsbedingungen

Lufttemperatur: -25 bis 70 ° C, Luftfeuchtigkeit: 0 bis 100%

Lufttemperatur: -25 bis 70 ° C, Luftfeuchtigkeit: 0 bis 100%

Einsatzbedingungen

Alle Modelle:

normale Freilandbedingungen, -25 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit;

Gekapseltes Model DR1W:

auch unter extremen Umweltbedingungen (Unterwasser, unterhalb der Schneedecke, stark korrosive Substanzen z.B. Salzwasser, Asche, aggressive Agrarchemikalien)

Alle Modelle:

normale Freilandbedingungen, -25 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit;

Größe und Gewicht

2 cm x 2 cm x 0.1 cm, 1,4 g ohne Kabel

Länge der Thermosäule ca. 10 cm; 0,5 g

Sensorkabellänge

0.5m + 4.5m steckbare Verlängerung, Steckverlängerung bis max. 50 m möglich

0.5m + 4.5m steckbare Verlängerung, Steckverlängerung bis max. 20 m möglich

Bedienungsanleitungen für unsere Blattsensoren

Datenblätter und weitere Informationen
