DD-RO Durchmesserdendrometer Wurzel

Dendrometer der DD-RO Reihe dienen der hochpräzisen und kontinuierlichen Messung von Durchmesseränderungen bei Pflanzen. Die Geräte sind dabei für den dauerhaften Einsatz unter Freilandbedingungen (unterirdisch und unter Wasser) geeignet. Aufgrund Ihres äußerst geringen Strombedarfs sind Ecomatik Dendrometer ideal für batteriebetriebene Anwendungen, z.B. im IoT Bereich.

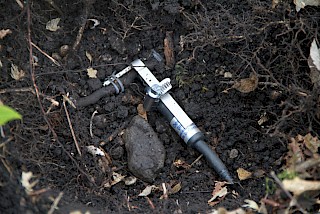

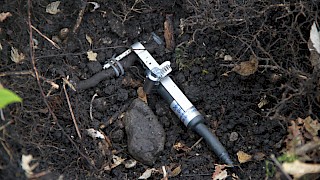

Das DRO Dendrometer ist speziell für die Messung an Wurzeln, Wasserpflanzen und Kriechpflanzen konzipiert. Ein weicher und zugleich widerstandsfähiger Gummimantel schützt den gesamten Sensor, sowie die Stange des Druckaufnehmers vor dem Eindringen von Wasser und Feststoffpartikeln, das Gerät ist wasserdicht. Ein zusätzlicher Metallbügel schützt den signalaufnehmenden Sensorteil vor Druck, der gegebenenfalls von aufliegendem Bodenmaterial ausgeübt wird. Das spezifische Gewicht des gesamten Geräts entspricht dem von Wasser. Beim Einsatz unter Wasser schwebt es und übt daher keine zusätzliche Belastung auf das Messobjekt

Vorteile der DD-RO Reihe

  • Wasserdicht, geeignet zur Verwendung in / auf dem Boden und unter Wasser
  • Geringer Druck an der Messstelle
  • Unterwasser keine zusätzliche Belastung auf das Messobjekt
  • Ideal für Langzeitmessungen

Grenzen der DD-RO Reihe:

  • Geeignet nur für Durchmesser kleiner als 2 cm (für Wurzeldurchmesser > 2 cm auf Rücksprache)

Modelle

ModelleGeeignet für
Durchmesserbereich
Messbereich
DD-RO0 – 2 cm (> 2 cm auf Anfrage)11 mm

Technische Daten

Sensorbezeichnung

Durchmesserdendrometer Wurzel
Typ DD-RO (gekapselt)

Anwendungsbereich

langsam/normal wachsend

Geeignet für

0-2 cm (> 2 cm auf Anfrage)

Besonderheit / Limitierung

gekapselt mit erweitertem Einsatzbereich, vgl. Einsatzbedingungen unten.

Messbereich

11 mm linear

Auflösung

Datenloggerabhängig z.B:
CR300 series: 0,01 µm
Dendrometer-Logger DL18: 0,2 µm

Genauigkeit

Dendrometerabhängig: max. ± 4,5% des Messwerts (stabiler Offset)
Loggerabhängig, z.B.
CR300 series: ± (0,04% des Messwerts +0,3 µm)
Dendrometer-Logger DL18: ±(0,1% des Messwerts +0.45 µm)

Ausgangssignal

Analog, 0V bis Vex (Versorgungsspannung)

Temperaturkoeffizient des Sensors

<0.2 µm/°C gesamter Messbereich

Linearität

<1%

Einsatzbedingungen

Gekapseltes Modell DD-RO:

normale Freilandbedingungen, -25 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit;

sowie unter extremen Umweltbedingungen (im Boden, Unterwasser, unterhalb der Schneedecke, stark korrosive Substanzen z.B. Salzwasser, Asche, aggressive Agrarchemikalien)

Gewicht (nur Sensor, ohne Kabel)

30 g

Stromversorgung

Vex (! geregelt !) 0.5 bis 10 VDC,
Verbrauch max. 0.28 µWh pro Messung

Material

Rostfreier Stahl und Aluminium

Sensorkabellänge

5 m, verlängerbar auf max. 100 m

Bedienungsanleitungen für unsere Dendrometer

Datenblätter und weitere Informationen

Spezielle Informationen für Integratoren & Entwickler

Kennen Sie schon unsere Referenzen?

Sie möchten einen Einblick in unseren weltweiten Kundenstamm, oder in einige unserer interessante Projekte gewinnen? Sie interessieren sich für unsere Zertifikate und Auszeichnungen, oder interessieren Sie sich für ausgewählte wissenschaftliche Publikationen?

Verschiedenes Zubehör

Datenlogger

Von klein und kompakt bis hin zum ausgebauten Messnetzwerk, Ecomatik bietet fertige Systemlösungen zur Sensordatenerfassung in jeder gewünschten Größe:
Mini-Systeme (z.B. DL18)
Maxi-Systeme (z.B. Campbell Datenlogger)

Hinweis

Das Ausgangssignal aller Ecomatik Dendrometermodelle ist eine analoge Gleichspannung. Unsere Dendrometer sind daher kompatibel mit nahezu allen gängigen Datenloggern, und Microcontrollern mit analogen Spannungs-Eingangskanälen (z.B. auch Arduino). Bei Unsicherheiten bezüglich der Kompatibilität eines vorhandenen Datenloggers, können Sie gerne jederzeit mit uns Kontakt aufnehmen.
