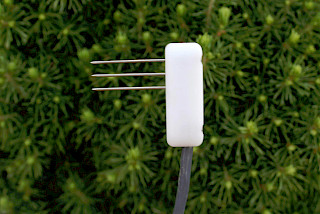

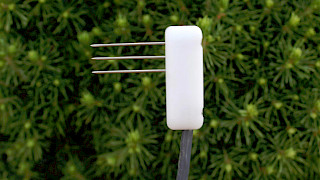

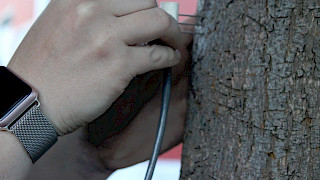

SF-HP Hitze-Puls Saftflusssensoren

Ebenso, wie bei TDP-Saftflusssensoren handelt es sich auch bei Heat-Pulse Saftfluss Sensoren um ein temperaturbasiertes Messprinzip. Ein wesentlicher Unterschied ist jedoch, dass bei HP-Saftflusssensoren keine kontinuierliche Beheizung nötig ist, sondern lediglich ein kurzer Wärmepuls von wenigen Sekunden appliziert wird. Je nach angewandter Messmethode wird dann die richtungsabhängige Ausbreitung des Wärmepulses in ihrer zeitlichen Dynamik erfasst und daraus die Flussgeschwindigkeit und Flussreichtung des Xylemsafts bestimmt. Mehrere Messpunkte entlang der Messnadeln ermöglichen die Erfassung des radialen Saftflussprofils.

Der somit gegenüber der TDP-Methode drastisch reduzierte Energieverbrauch ermöglicht den Einsatz von HP-Saftflusssensoren auch im Bereich von batteriebetriebenen Low-Power-Anwendungen wie beispielsweise im IoT-Bereich (siehe IoP).

Derzeit bieten wir folgende unterschiedliche Ausführungen an:

  1. SF-HP-N3D2, mit drei 30 mm langen Sensornadeln. Obere und untere Messnadel sind hier jeweils 6 mm von der mittleren Heiznadel entfernt und verfügen jeweils über zwei Messpunkte gleichmäßigen Abständen von 10 mm und 20 mm Sensorkopf.
  2. SF-HP-N3D3, mit drei 35 mm langen Sensornadeln. Obere und untere Messnadel sind hier jeweils 6 mm von der mittleren Heiznadel entfernt und verfügen jeweils über drei Messpunkte gleichmäßigen Abständen von 5 mm, 17,5 mm und 30 mm vom Sensorkopf.

Kundenspezifisch angepasste Nadellängenund Messpositionen  (z.b. für kleine Sprossdurchmesser) sind  auf Anfrage möglich!

Vorteile der HP-Saftflusssensoren

  • Wesentlich geringerer Energieverbrauch im Vergleich zu Saftflusssensoren mit konstanter Beheizung (z.B. TDP Sensoren wie SF-G oder SF-L).
  • Ausgestattet mit mehreren Messpunkten in jeder Messnadel, kann das radiale Saftfluss-Tiefenprofil erfasst werden.
  • Das dreinadlige Sensordesign ermöglicht die Bestimmung der Flussrichtung, d.h. auch die Erfassung von Rückflüssen sprossabwärts sowie die Anwendung des "Dual Method Approach" (DMA) welche die Kombination der Vorteile von HRM und Tmax Messmethode kombiniert und so präzise Messungen im gesamten Bereich von langsamen bis schnellen Saftflussgeschwindigkeiten zulässt.
  • Das zugrundeliegende Messprinzip an sich ist weniger Anfällig gegenüber natürlichen Temperaturgradienten als im Vergleich zu dem von TDP Sensoren.
  • Analoges Ausgangssignal stärker (im Bereich von Volt) als bei TDP Sensoren (Signale im Bereich von 1 Millivolt), d.h. diesbezügliche Anforderungen an den Daten-Logger wesentlich geringer.
  • Die Sensoren sind sehr robust.

Grenzen der HP-Saftflusssensoren

  • Messungen sind nicht kontinuierlich möglich, d.h. die maximale zeitliche Auflösung liegt im Bereich von 10 bis 15 Minuten.
  • Die je nach angewandter Messmethode (z.b. HRM, Tmax oder DMA) ist die Ansteuerung des Sensors sowie die Datenverarbeitung der während der Messung anfallenden Sensordaten mehr oder weniger Komplex. Die Anforderungen an den Datenlogger sind daher hinsichtlich Messfrequenz, flexibler Programmierbarkeit und Datenprozessierung hoch (Campbell Scientific Logger empfohlen, oder unser bald verfügbares Multi-Interface zur Integration via z.B. RS485).
  • Insbesondere im Fall der Tmax und DMA Methode benötigt der Datenlogger eine Messauflösung von 0.01°C und eine Messfrequenz von mind. 120 Hz während der Messung.
  • Je nach Sensormodell werden 4 (SF-HP-N3-D2) oder 6 (SF-HP-N3-D3) Messkanäle benötigt.

Modelle

ModelleGeeignet für
Durchmesserbereich
SF-HP-N3D3> 35 mm
SF-HP-N3D2> 30 mm
Kundenspezifisch angefertigter SF-HP Sensor auf Anfrage< 30mm

Technische Daten

Sensorbezeichnung

Saftfluss Sensor SF-HP-N3D3

Saftfluss Sensor SF-HP-N3D2

Anwendungsbereich

Zur Messung des Saftflusses bei Holzpflanzen

Geeignet für

> 35 mm

> 30 mm (kleinere Druchmesser auf Anfrage)

Anzahl und Anordung der Sensornadeln

3 Nadeln in einer Linie übereinander angeordnet (1. obere Messnadel - 2. Heiznadel - 3. untere Messnadel), Abstände zwischen Heiznadel und Messnadeln jeweils 6 mm

MesstiefenMesspunkte in 3 Tiefen in 5, 17,5, und 30 mm Abstand zum SensorkopfMesspunkte in 2 Tiefen in 10 und 20 mm Abstand zum Sensorkopf
Sensordimensionen

Sensorkopf (HxBxT): 45 mm x 20 mm x 16 mm.

Nadeldurchmesser: 1.27 mm;

Nadellänge: 35 mm

Sensorkopf (HxBxT): 45 mm x 20 mm x 16 mm.

Nadeldurchmesser: 1.27 mm;

Nadellänge: 30 mm

Ausgangssignal

Analog, Spannung 0 bis Versorgungsspannung Vex (empfohlen: 1 < Vex < 3.3 VDC)

Technische Anforderungen an den verwendeten Datenlogger

6x single ended Messkanäle, rauschfreie Auflösung mindestens 0.01°C, d.h. 14 bit im Bereich von 0 bis Versorgungsspannung Vex.

Für die Anwendung der Tmax oder Dual Approach (HRM + Tmax) Messmethode benötigt der eingesetzte Logger eine Messfrequenz von > 10 Hz (d.h. alle 6 Sensorkanäle in < 0.6 Sekunden)

Empfohlen: Half-Brige Messung, ratiometrische Messung mit Vex = Vref des Loggers. Bestens geeignet sind Datenlogger von Campbell Scientific.

4x single ended Messkanäle, rauschfreie Auflösung mindestens 0.01°C, d.h. 14 bit im Bereich von 0 bis Versorgungsspannung Vex.

Für die Anwendung der Tmax oder Dual Approach (HRM + Tmax) Messmethode benötigt der eingesetzte Logger eine Messfrequenz von > 6.7 Hz (d.h. alle 4 Sensorkanäle in < 0.6 Sekunden)

Empfohlen: Half-Brige Messung, ratiometrische Messung mit Vex = Vref des Loggers. Bestens geeignet sind Datenlogger von Campbell Scientific.

Stromversorgung

SF-HP sensoren benötigen zwei unterschiedliche Stromversorgungen:

1.: Geschaltete Anregungsspannung (Vex) für die Temperaturmessung, empfohlen: 1 < Vex < 3.3 VDC. Bestenfalls ratiometrische Messung mit Vex = Vref des Loggers

2.: Zeitlich präzise geschalteter Heizstrom, 8 Sek. ca. 300 mA, bei 11 - 13 VDC. Energieverbrauch pro Messung 0.67 mAh bei 12V, d.h. 8 mWh. Die nutzbare Kapazität eines 10 Ah 12V Akkus reicht damit für etwa 10000 Messungen.

Sensorkabellänge

5 m, verlängerbar auf max. 25 m

MaterialEpoxid- und Delrin-Kopf, Edelstahlnadeln

Bedienungsanleitungen für unsere Saftflusssensoren

Kennen Sie schon unsere Referenzen?

Sie möchten einen Einblick in unseren weltweiten Kundenstamm, oder in einige unserer interessante Projekte gewinnen? Sie interessieren sich für unsere Zertifikate und Auszeichnungen, oder interessieren Sie sich für ausgewählte wissenschaftliche Publikationen?

Verschiedenes Zubehör

Datenlogger und anderes Zubehör

Von klein und kompakt bis hin zum ausgebauten Messnetzwerk, Ecomatik bietet fertige Systemlösungen zur Sensordatenerfassung in jeder gewünschten Größe:

Neben einem Geeigneten Datenlogger ist für den Betrieb von Heat-Pulse Saftflusssensoren ein Heizsteuerelement nötig welches vom Logger angesteuert wird, und den Strompuls für die Heiznadeln der angeschlossenen Heat-Pulse Saftflusssensoren appliziert. Zur Installation wird weiteres Werkzeug und Materialien benötigt (Bohrführung, Bohrer für passgenaue Installation der Nadeln, Mini-Sechskantfutter zum sicheren Halten des Bohrers beim Bohren, Reflektierende Isolierung zur Temperaturregulierung). Alles benötigte Zubehör, Werkzeug und Material kann ebenfalls von Ecomatik bezogen werden kann. Bestellen Sie ein Heat-Pulse Saftfluss-Komplett-System, sind alle erforderlichen Bauteile bereits fertig in einem Loggerkasten montiert, verkabelt und vorkonfiguriert.

Hinweis

Der Betrieb von Heat-Pulse Saftflusssensoren erfordert eine je nach angewandter Messmethode eine mehr oder weniger komplexe, zeitlich präzise und hochfrequente (mind. alle 500 mSek) Auslesung der 6 (SF-HP-N3D3) bzw 4 (SF-HP-N3D2) Sensorausgänge sowie eine präzise Auslösung des Hitzepulses. Die Anforderungen an die analoge Messung ist eine rauschfreie Auflösung von mindestens 0.01°C. Alle Loggersysteme con Campbell Scientific sind hierzu geeignet.

Wenn Sie sich bezüglich der Kompatibilität eines anderen vorhandenen Datenloggers unsicher sind, zögern Sie bitte nicht, uns zu kontaktieren.
