SMT100 Bodenfeuchte- und Bodentemperatursensor

    Der SMT100 Bodensensor macht Messungen von Bodenfeuchte und Bodentemperatur einfach und kostengünstig. Er ermöglicht die präzise Untersuchung des Bodenwasserhaushalts sowie die Bestimmung der pflanzlichen Bodenwasserverfügbarkeit. Der integrierte Temperaturfühler liefert zusätzlich wichtige Daten zur Bodentemperatur. Seine zahlreichen Anwendungsmöglichkeiten reichen dabei von der Datenerfassung für wissenschaftliche Zwecke bis hin zur Bewässerungssteuerung in kommerzieller Landwirtschaft und Gartenbau.

    Durch sein spezielles Design und optimiertes Messprinzip kombiniert der SMT100 die Vorteile günstiger FDR Sensoren mit der Genauigkeit einer TDR Messung. Wo andere Bodenfeuchtesensoren an Ihre Grenzen kommen, ermöglicht die für die Messung genutzte hohe Frequenz (>100 MHz) des SMT 100 selbst in tonigen Böden verlässliche Messungen. Weitere Vorteile sind dabei die kurzen Messzeit, eine geringe Beeinflussung durch Salinität sowie ein großer Messbereich. Sensor und Kabel sind wartungsfrei, wasserdicht und frostbeständig, der SMT100 eignet sich daher hervorragend für den Dauereinsatz.

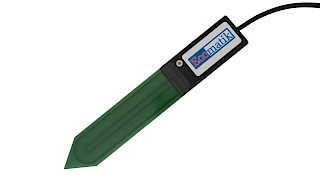

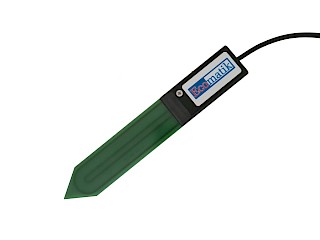

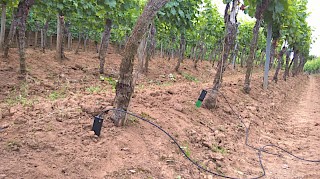

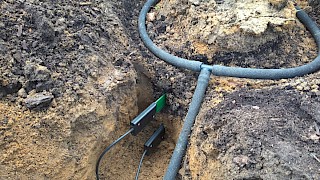

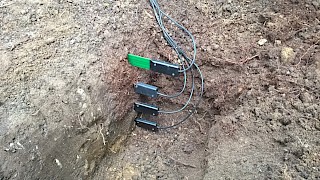

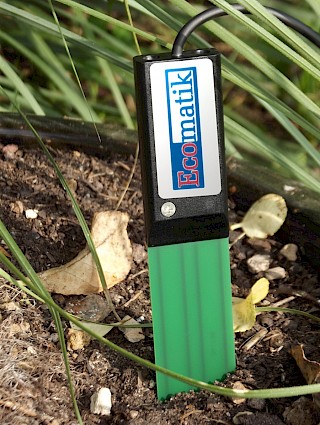

    Das kompakte, funktionale und robuste Design des glasfaserverstärken, klingenförmigen Sensors ermöglichen den einfachen Einbau (Dauermessung) oder das einfache Einstechen (manuelle Messung mit Handgerät) in den Boden. Verschiedene Kommunikationsprotokolle stehen zur Verfügung (RS-485, SDI-12) sowie eine Version mit Analogausgang.

    Vorteile

    • Genaue Bestimmung des Bodenwassergehalts
    • Integrierte Temperaturmessung
    • Für jede Bodenart geeignet

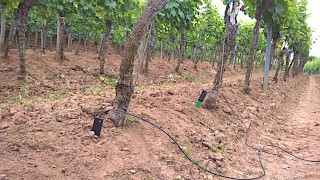

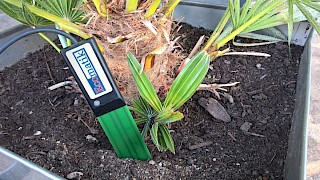

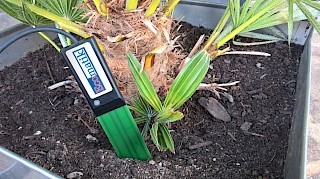

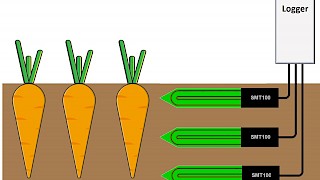

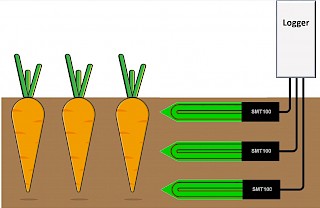

    • Einfacher Einbau (Dauermessung), einfaches Einstechen (manuelle Messung mit Handgerät) in den Boden
    • Kostengünstig
    • Kompatibel mit nahezu jedem Logger-System (Schnittstellenoptionen: analoges Voltsignal, RS-485, SDI-12)

    Technische Daten

    Sensorbezeichnung

    Bodenfeuchte- und Bodentemperatursensor
    Typ SMT100

    Anwendungsbereich

    Zur kontinuierlichen (Einbau in Boden) oder manuellen (Einstichsensor mit Hangerät) Messung des volumetrischen Wassergehalts des Bodens (VW).

    Geeignet für

    jede Bodenart

    Limitierung / Besonderheit

    Besonderheit: Zusätzlich auslesbar: » Rohdaten, Dielektrische Permittivität
    Limitierung: Einsatz als manueller Einstichsensor in hoch abrasiven Technosolen nicht empfohlen.

    Messbereich

    VW:
    0 bis 60% volumetrischer Wassergehalt (bis zu 100% volumetrischer Wassergehalt mit eingeschränkter Genauigkeit)

    Temperatur:
    Temperatur: -40 to +80°C (analoge Version -40 to +60°C)

    Auflösung

    0,1% im volumetrischen Wassergehalt oder besser
    0,01°C oder besser (analoge Version 0,2°C)

    Genauigkeit

    Volumetrischer Wassergehalt (VW)

    • Bei Werkskalibrierung bis zu ± 3% (VW) in mineralischen

    Böden mit mittlerer Salinität von 0 to 50% VW

    • Bei bodenspezifischer Kalibrierung bis zu ± 1% (VW)

    Temperatur

    • Typisch ± 0,2°C, max. ± 0,4°C über den gesamten Messbereich

    » Analogversion ± 0,8°C

    Anforderung an Datenlogger und Ausgangssignal

    Jeder Datenlogger mit geeigneter Stromversorgung und RS485
    Schnittstelle (TBUS, Modbus, ASCII), SDI-12 oder
    Analogeingang 0 - 10 V (andere Spannungsbereiche auf Anfrage)

    Stromversorgung

    4-24 V DC, bis zu 40 mA während der Messung
    (Analoge Version 12 - 24 V DC für 0 - 10 V Ausgangssignal)
    Messzeit digitale Versionen: weniger als 50 ms
    Messzeit analoge Versionen: weniger als 500 ms

    Betriebsbedingungen

    Lufttemperatur: -25 bis 70 ° C, Luftfeuchtigkeit: 0 bis 100%

    Größe und Gewicht

    ca. 18,2 cm x 3 cm x 1,2 cm; ca. 80 g ohne Kabel

    Sensorkabellänge

    10 m, auf Wunsch verlängerbar

    Bedienungsanleitungen für dem SMT100

    SMT100

      Datenblatt

      SMT100

      SMT100(46 kB)
