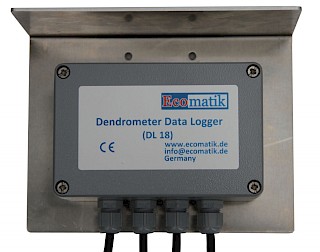

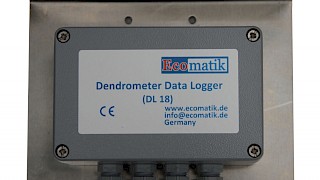

Mini-Messsysteme mit Datenlogger DL 18 oder DL 18-BLE

Unsere Mini-Messsysteme basieren auf den Datenloggern DL 18 (Schnittstelle: USB zu PC mit Windows oder macOS) oder DL 18-BLE (Schnittstelle: Bluetooth Low Energy zu Windows-PC oder Tablet / Smartphone mit Andriod oder iOS).

Beide Logger verfügen über 4 präzise und hochauflösende Messkanäle (temperaturkompensiert,16 Bit) zum Anschluss verschiedenster analoger Sensoren, wie z.B. 4x Dendrometer, 4x Bodenfeuchtesensoren, 4x Temperatursonden (T-soil, -suface, -tissue), 2x Blatttemperatursensoren (LAT-B2), 2x T/RH-Luftsensor.

Robustheit (stabile Wetterschutzbox und Schutzdach aus Metall), Batteriebetrieb und äußerst geringer Stromverbrauch (2x AAA Batterie auswechselbar, Lebensdauer > 1 Jahr), sowie Ihr großer interner Messdatenspeicher (1 900 000 Datenpunkte) machen unsere Mini-Messsysteme unabhängig von sonstiger Infrastruktur und damit ideal für Langzeitmessungen unter Freilandbedingungen mit räumlich dezentraler Verteilung der Messpunkte.

Vorteile der Mini-Systeme

  • Klein, robust, wettergeschützt
  • Benutzerfreundlich: einfacher Sensoranschluss mit Klinkenstecker, einfaches Konfigurieren und Datenauslesen per PC oder Smartphone / Tablet, Tastensteuerung der wichtigsten Funktionen direkt am Gerät, an- und ausschaltbares LCD Display (Display Anzeige: aktuelle Messwerte, Aufzeichnungsstatus, Alarme, Batteriestatus, Messspeicherbelegung)
  • Umfangreiche Messfunktionen: Mittelwert, Ereignisgesteuerte Salven-Messung, Messwertgesteuerte Alarmanzeige, etc.
  • Präzise und hochaufgelöste Messung
  • Geringer Stromverbrauch, batteriebetrieben mit 2x AAA, sehr lange Batterielebensdauer
  • Großer Messdatenspeicher

    Speziell DL 18-BLE
  • Kabellose Konfiguration und Datenübertragung via Bluetooth Low Energy zu Tablet oder Smartphone mit Andriod oder iOS. Bluetooth-Datenübertragung auf smartphone / Tablet insbesondere von Vorteil wenn Erreichbarkeit des loggers schwierig (z.B. bei Anbringung auf Größerer Höhe im Baum).

Grenzen der Mini-Systeme

  • Nur 4 Kanäle
  • Auf dem Logger selbst können lineare Umrechnungen der Roh-Messwerte programmiert und durchgeführt werden. Komplexeren Umrechnungen müssen post-hoc nach Datendownload der Roh-Messwerte, durchgeführt werden (z.B. in einem Tabellenkalkulationsprogramm).

Technische Daten

Sensorbezeichnung

Mini Logger
DL 18

Mini Logger
DL 18-BLE

Anwendungsbereich

Batteriebetriebene Datenaufzeichnung unter Freilandbedingungen

Batteriebetriebene Datenaufzeichnung unter Freilandbedingungen. Bluetooth-Datenübertragung auf Windows-PC, Smartphone oder Tablet, insbesondere von Vorteil wenn Erreichbarkeit des loggers schwierig (z.B. bei Anbringung auf Größerer Höhe im Baum).

Kompatible Sensoren

Sensoren mit analogem Ausgangssignal:

- Dendrometer (alle Modelle)
- Temperatursonden (T-Serie)
- Blatttemperatursensor (LAT-B2)
- T/RH-Luftsensor (EM 14)
- Bodenfeuchtesensor
- Licht (PAR: EM 20; Pyranometer: EM 25)

Sensoren mit analogem Ausgangssignal:

- Dendrometer (alle Modelle)
- Temperatursonden (T-Serie)
- Blatttemperatursensor (LAT-B2)
- T/RH-Luftsensor (EM 14)
- Bodenfeuchtesensor
- Licht (PAR: EM 20; Pyranometer: EM 25)

Besonderheit

klein, robust in wetterfester Metallbox, kostengünstig, leicht zu bedienen, lange Batterielebensdauer

klein, robust in wetterfester Kunststoffbox, kabellose Kommunikation mit mobilen Endgeräten via Bluetooth, kostengünstig, leicht zu bedienen, lange Batterielebensdauer

Anzahl der Messkanäle & Messbereich

4 Kanäle für 0 bis 2.5 V

4 Kanäle für 0 bis 2.5 V

Aufzeichnungsintervall

Einstellbar zwischen 1 Sek und 18 Stunden (Mittelwertspeicherung möglich)

Einstellbar zwischen 1 Sek und 18 Stunden (Mittelwertspeicherung möglich)

Speicherkapazität

4 MB (1 900 000 Messwerte maximum)

z.B.

Bei 4 belegten Kanälen und 30 Minuten Aufzeichnungsintervall ausreichend für 7900 Tage

4 MB (1 900 000 Messwerte maximum)

z.B.

Bei 4 belegten Kanälen und 30 Minuten Aufzeichnungsintervall ausreichend für 7900 Tage

Auflösung

Elektrisch: 40 μV

z.B.:
Dendrometer, je nach Modell: 0.2 bis 1 μm
T-Series, LAT-B2: 1,6 * 10-3 °C

40 μV

z.B.:
Dendrometer, je nach Modell: 0.2 bis 1 μm
T-Series, LAT-B2: 1,6 * 10-3 °C

Genauigkeit

±0.1 mV ±0.1% des Messwerts

±0.1 mV ±0.1% des Messwerts

Vom Logger bereit gestellte Sensorversorgungsspannung

2,5 V (geschaltet, geregelt)

2,5 V (geschaltet, geregelt)

Stromversorgung & Batterielebensdauer

2x AAA Zelle, vom Benutzer austauschbar.

Batterielebensdauer: typisch 1 Jahr, bei Protokollierungsintervall von 1 Minute

2x AAA Zelle, vom Benutzer austauschbar.

Batterielebensdauer: typisch 1 Jahr, bei Protokollierungsintervall von 1 Minute und aktiviertem Bluetooth

Schnittstelle

USB zu PC mit Windows oder macOS Betriebssystem

Bluetooth Low Energy zu Windows-PC, Tablet oder Smartphone mit Andriod oder iOS Betriebssystem, Reichweite bis zu 30 m Sichtlinie

Einsatzbedingungen

normale Freilandbedingungen, Aufzeichnung -20 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit

normale Freilandbedingungen, Aufzeichnung -20 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit

Größe und Gewicht

17x13x8 cm, 725 g (komplett in Metallschutzgehäuse mit Montageplatte)

17x13x8 cm, 600 g (komplett in Kunststoffschutzgehäuse mit Montageplatte)
