Ecomatik IoP-Messsysteme

Intelligente Algorithmen und Maschinen, Talking Trees, Smart Home, Smart City, Smart Agriculture und das Internet der Dinge – moderne Kommunikationstechnik, Datenverarbeitung und Automatisierung durchdringen alle Bereiche menschlichen Handelns.

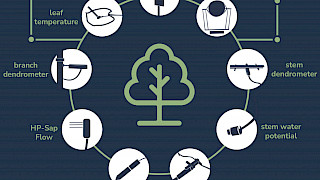

Unsere Pflanzensensorik in Kombination mit modernster Technologie zur energiesparenden Datenfernübertragung (via low power Long Range Wide Area Network, LoRaWAN) schafft eine neuartige Schnittstelle, die Sie mit dem Internet of Plants (IoP) verbindet und Ihnen die Tür zu einer ganzen Welt neuer Möglichkeiten und Anwendungen öffnet.

Mit den Ecomatik IoP Produkten können Informationen zu verschiedensten Pflanzenvitalitätsparametern und den pflanzlichen Wuchsbedingungen so kontinuierlich erfasst und in die weitere, nachfolgende Informationsverarbeitung eingespeist werden. Einer übersichtlichen online Datenvisualisierung zur effizienteren Überwachung von Vitalität und Wuchsverhalten, einfach von Ihrem Schreibtisch aus oder von unterwegs, sowie der weiteren Automatisierung und Optimierung ihres Work-flows und Ihrer Produktionsprozesse, steht damit nichts mehr im Weg.

IoP-S (LoRa Knoten mit 2 Analogeingängen)

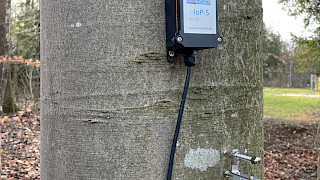

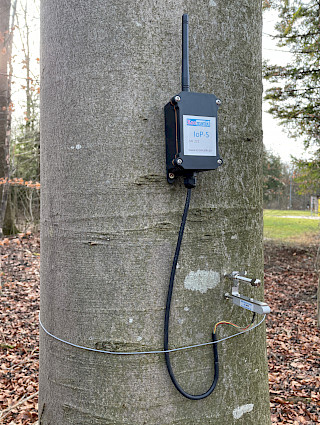

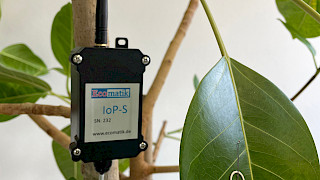

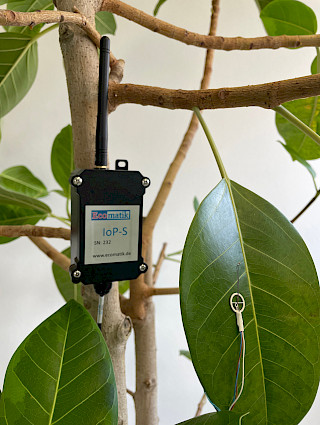

Ein kleiner aber feiner LoRa Knoten mit zwei Analogeingängen zur Messung von beispielsweise zwei Dendrometern oder einem LAT-B3 Blatt- und Lufttemperatursensor.

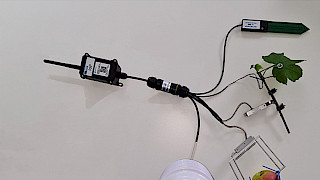

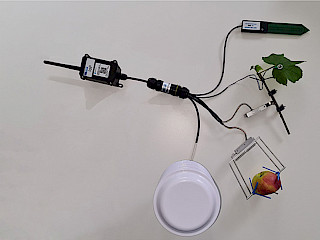

IoP-M (LoRa Knoten + Multi-Interface)
Klein, energiesparend und mit einer großen Anzahl an Anschlussmöglichkeiten, der IoP-M ist ein LoRaKnoten mit RS845 Schnittstelle, kombiniert mit unserem Multi-Interface ist ein wahrer Alleskönner:
Sind beide Geräte miteinander zu einem Multi-IoP Knoten kombiniert, lassen sich nahezu alle Ecomatik Sensoren, aber auch viele Sensoren anderer Hersteller integrieren und ergeben eine schlanke und kosteneffiziente Lösung zur Erfassung und Übertragung der relevantesten Pflanzendaten und Umgebungsparametern.

Eine der vielfältigen Sensor-Ausstattungsmöglichkeiten eines Multi-IoP Knoten wäre etwa:
1x Bodenfeuchte- und  Bodentemperatursensor
1x Stammdendrometer
1x Fruchtdendrometer
1x LAT-B3 Blatttemperatursensor
1x Luftfeuchte-, Lufttemperatur- und Luftdrucksensor

Sehr gerne erhalten Sie Ihre individuelle Konfigurationsmöglichkeiten auf Anfrage.

Eingebunden werden unsere IoP-S und IoP-M Knoten über ein LoRaWAN Gateway, welcher die Verbindung zum Internet und dem LoRa-Server herstellt, auf dem die Messdaten gespeichert werden. Falls Ihnen noch kein vorhandenes LoRa Netzwerk mit Gateway und kein LoRa-Server zur Verfügung steht, finden wir gerne eine geeignete Lösung für Ihre Anwendung. Diese reichen von einer einfachen Lösung mit eigenem Gateway und der Nutzung einer der vielen kostenlosen LoRa-Server (z.B. The Things Network) und online Datenvisualisierung (z.B. Things Speak), bis hin zu einer kundenspezifischen Lösung mit eigenem LoRa-Server, Datenbank und Datenvisualisierung.

It's Ecomatik.
We make your plants talk!

Vorteile der IoP Systeme

  • Klein, robust, wettergeschützt
  • Hohe Sendereichweiten von bis über 10 km möglich (abhängig unter Anderem von Umgebung und eingesetzem Gateway).
  • Geringer Stromverbrauch, batteriebetrieben mit interner, austauschbarer 8400 mAh Batterie, sehr lange Batterielebensdauer (im Detail abhängig von angeschlossener Sensorik und Sendeintervall)



Speziell IoP-M

  • Kompatibel zu einer großen Bandbreite an Sensoren mit analogen oder digitalen Ausgängen (SDI-12, I2C)
  • Benutzerfreundlich: Sensorik des jeweiligen Multi-IoP Knoten kann kundenspezifisch zusammengestellt werden und wird fertig konfiguriert ausgeliefert.
  • Kundenspezifisch anpassbare Programmierung der Messfunktionen möglich: z.B. Verrechnung verschiedener Parameter, Mittelwertbildung mehrerer angeschlossener Einzelsensoren, etc.
  • Präzise und hochaufgelöste analoge Messung (16 Bit rauschfrei)

Grenzen der IoP Systeme

  • Without an external battery, not suitable for energy-intensive sensors (systems with external energy supply on request)

Technische Daten

Gerätebezeichnung

IoP-S:
LoRa Node mit zwei Analogeingängen

IoP-M:
LoRa Node + Multi-Interface = Multi-IoP mit 4 analog Präzisions-Messkanälen und verschiedenen digitalen Eingangskanälen

Anwendungsbereich

Batteriebetriebene Sensormessung mit Datenfernübertragung unter Freilandbedingungen

Batteriebetriebene Sensormessung mit Datenfernübertragung unter Freilandbedingungen

Kompatible Sensoren

Sensoren mit analogem Ausgangssignal, z.B.:
- Dendrometer (alle Modelle)
- Temperatursonden (T-Serie)
- Blatttemperatursensor (LAT-B3)

Sensoren mit digitalem Ausgangssignal (I2C):
- SHT31 T/RH-Luftsensor

Sensoren mit analogem Ausgangssignal, z.B.:
- Dendrometer (alle Modelle)
- Temperatursonden (T-Serie)
- Blatttemperatursensor (LAT-B3)

Sensoren mit digitalem Ausgangssignal (SDI-12 & I2C), z.B.:
- SMT100 Bodenfeuchte und -temperatur Sensor
- T/RH-Luftsensor
- Licht (PAR, Pyranometer)
- und weitere...

Besonderheit

klein, robust in wetterfestem Gehäuse, kostengünstig, leicht zu bedienen, lange Batterielebensdauer

klein, robust in wetterfestem Gehäuse, kostengünstig, leicht zu bedienen, lange Batterielebensdauer

Anzahl der analogen Messkanäle und digitalen Schnittstellen

2 analoge Eingangskanäle, 1x I2C (nur SHT31)

4 analoge Eingangskanäle, 1x UART (3.3V), 1x I2C (3.3V), 1x SDI-12, 1x RS485 (ASCII)

Mess- & Sendeintervall

Einstellbar, je nach angeschlossenen Sensortypen. Geeignet in den meisten Anwendungen sind Messintervalle zwischen 10 bis 30 min.

In diesem Kontext sind ggf. Airtime-Limitierungen des genutzten LoRa-Service zu beachten (Payload 12 bytes, Datenübertragungsrate abhängig von Signalstärke am Gateway, Konfigurationsoption: Spreadingfaktor automatisch geregelt oder fixiert).

Sendeeigenschaften

LoRaWAN v1.0.3 Class A

Verfügbare Frequenzbänder (bitte bei Bestellung angeben):
CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865

LoRaWAN v1.0.3 Class A

Verfügbare Frequenzbänder (bitte bei Bestellung angeben):
CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865

Messauflösung analog
(effektiv rauschfrei, bei ratiometrische Messung)

11 Bit (echte rauschfreie Auflösung, bei ratiometrischer Messung)
Dendrometer, Modelle mit Messbereich:
- 11 mm (z.B. DD-L1): 5 μm
- 25 mm (z.B. DD-L2): 12 μm
- 50 mm (z.B. DD-L3): 25 μm
- 120 mm (z.B. DF4 mit 150 mm CPD): 73 μm

Wichtig: In der Nutzung zusammen mit Dendrometermodellen mit großem Messbereich ( > 25 mm) ist der IoP-S Knoten aufgrund seiner geringeren analogen Messauflösung nicht zur Erfassung kleiner tageszeitlicher Durchmesseränderunden oder dem täglichen Fruchtwachstum zu empfehlen. Hierzu siehe IoP-M, mit höherer Messauflösung.


Temperatur Sensoren:
T-Series, LAT-B3: 0.1 °C (bei Messtempertaturen < 50°C)

16 Bit (echte rauschfreie Auflösung, bei ratiometrischer Messung)
Dendrometer, Modelle mit Messbereich:
- 11 mm (z.B. DD-L1): 0,2 μm
- 25 mm (z.B. DD-L2): 0,4 μm
- 50 mm (z.B. DD-L3): 0,8 μm
- 120 mm (z.B. DF4 mit 150 mm CPD): 2,3 μm











Temperatur Sensoren:
T-Series, LAT-B3: 0.003 °C (bei Messtempertaturen < 50°C)

Genauigkeit

±5 mV ±0,2% des Messwerts

±0,1 mV ±0,1% des Messwerts

Bereit gestellte Sensorversorgungsspannung für analoge und digitale Sensoren

3,3 V (geschaltet, ungeregelt) und 5 V (geschaltet, geregelt)

3,3 V und 5 V (geschaltet, geregelt)

Stromversorgung & Batterielebensdauer

8500 mAh Li-SOCI2 Batterie

Batterielebensdauer: typisch > 1 Jahr, abhängig von Mess- und Sendeintervall, angeschlossene Sensoren und Sendeleistung.

Konfigurationsschnittstelle des LoRa Knoten

Programmierbar über AT-Kommandos im Serial Terminal per TTL Serial Adapter zu PC mit Windows oder macOS Betriebssystem und per Downlink. (Knoten wird bei Bedarf voreingestellt geliefert)

Programmierbar über AT-Kommandos im Serial Terminal per TTL Serial Adapter zu PC mit Windows oder macOS Betriebssystem und per Downlink. (Knoten wird bei Bedarf voreingestellt geliefert)

Einsatzbedingungen & Schutzklasse

normale Freilandbedingungen,  IP67, Temperatur -20 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit

normale Freilandbedingungen,  IP67, Temperatur -20 bis 70 ° C, 0 bis 100% relative Luftfeuchtigkeit

Größe und Gewicht

6x10x5 cm (nur Knotengehäuse), 320 g (nur LoRa IoP Knoten, ohne angeschlossene Sensoren)

6x10x5 cm (nur Knotengehäuse), 320 g (nur LoRa IoP Knoten mit Multi-Interface, ohne angeschlossene Sensoren)

Bedienungsanleitungen für unsere Multi-IoP Systeme

Datenblätter und weitere Informationen

Kennen Sie schon unsere Referenzen?

Sie möchten einen Einblick in unseren weltweiten Kundenstamm, oder in einige unserer interessante Projekte gewinnen? Sie interessieren sich für unsere Zertifikate und Auszeichnungen, oder interessieren Sie sich für ausgewählte wissenschaftliche Publikationen?

Verschiedenes Zubehör

Kompatible Sensorik

Sensoren mit analogem Ausgangssignal, z.B.:

  • Dendrometer (alle Modelle)
  • - Temperatursonden (T-Serie)
  • - Blatttemperatursensor (LAT-B3)

Sensoren mit digitalem Ausgangssignal (SDI-12 & I2C), z.B.:

  • - SMT100 Bodenfeuchte und -temperatur Sensor
  • - T/RH-Luftsensor
  • - Licht (PAR, Pyranometer)
